由现代营造参编的《装配式建筑标准化产品系列图集（叠合楼板/预制混凝土楼梯）》正式实施

由現代營造參編的《裝配式建筑標準化產品系列圖集（疊合樓板/預制混凝土樓梯）》正式實施

2023-04-17

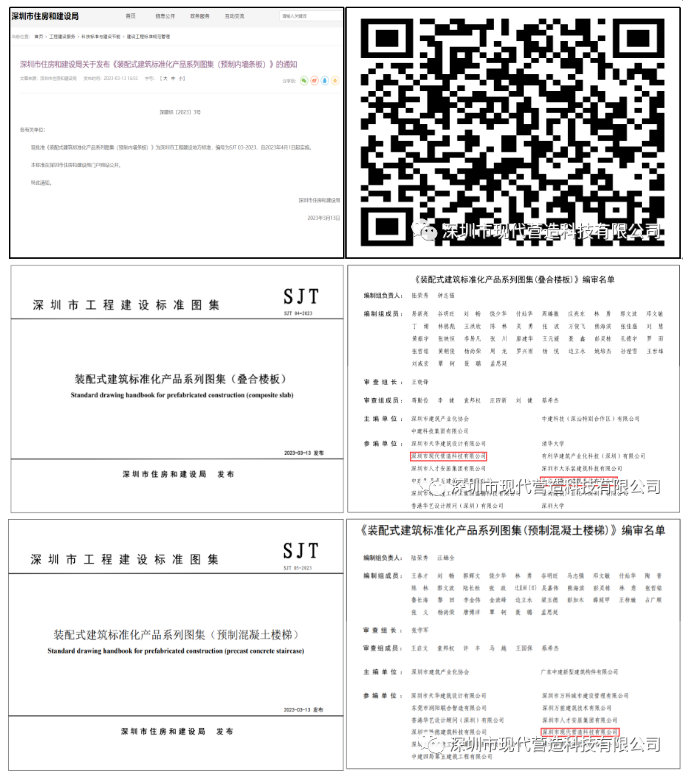

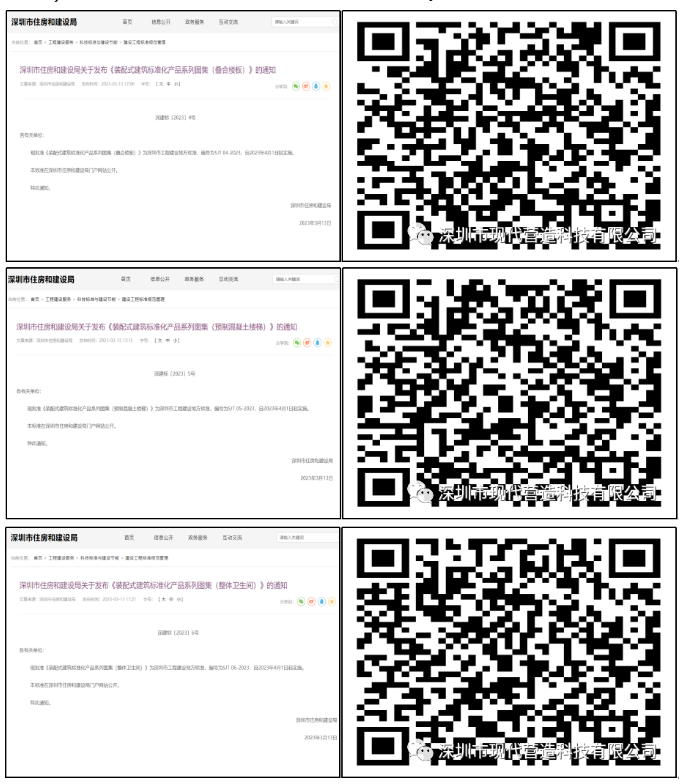

3月13日，深圳市(shi)住房和建(jian)設(she)局正式發布4本地方標準圖集《裝配式建筑標準化產品系列圖(tu)集（預制(zhi)內墻條板/疊合樓板/預制混凝土樓梯/整體衛生間）》SJT-03\04\05\06-2023，并(bing)于2023年4月1日起實施。

現代營造(zao)參與(yu)了標準化產品(pin)系列圖集中疊合樓(lou)板、預制混凝土樓梯(ti)的(de)編(bian)制。其中《裝配(pei)式(shi)建筑標準化產品系列圖集（疊(die)合(he)樓板）》中“鋼管桁架預應力混凝土疊合(he)板”（以下簡稱PK3板）章節內容由(you)現代營造與山東萬(wan)斯達(da)一(yi)同起(qi)草主編。

“PK3板”介紹

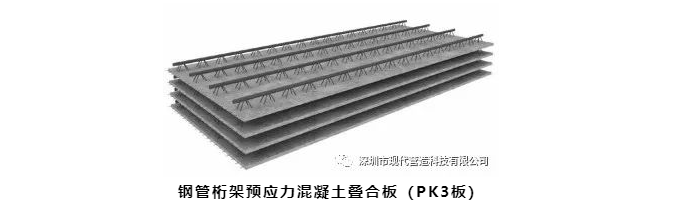

PK3板是(shi)由C40/C50混凝土、1570級(ji)消除應(ying)力鋼(gang)絲和鋼管桁架組(zu)成，底板厚度35mm/40mm，標準寬度(du)1~3m，跨度(du)2.4~12m，上(shang)弦桿采用鋼管注微膨脹高(gao)(gao)強(qiang)砂漿，腹桿采用HPB300級(ji)直(zhi)徑6mm鋼筋，高(gao)(gao)度(du)可根(gen)據疊合板厚度(du)調整(zheng)。與(yu)現澆層共同作用形成可雙向(xiang)受力的疊合樓板。由于采用了預應力技術，使得預制底板混凝土在受力方向上預先承受壓應力，減少了底板開裂的可能性，可以把預制底板盡量的減薄；安裝后在板面橫穿通長鋼筋，澆筑混凝土后成為雙向受力樓板，與預應力單向板相比，節約混凝土材料并有效減輕了自重，還提高了耐火性能，PK板的原始設計由中國工程院院士周緒紅發明，并獲得了“國家科技進步二(er)等獎”。

該專利(li)轉讓給(gei)山東(dong)萬斯達(da)集團后，自2012年(nian)邀請(qing)現(xian)代營造谷明(ming)旺總經理和美(mei)國PCI資(zi)深(shen)委(wei)員Kim Seeber參與后續的(de)(de)(de)(de)改進研發(fa)，技(ji)術經過三次(ci)迭(die)代形成了(le)(le)PK3產(chan)品，用脆性的(de)(de)(de)(de)混凝土材料制(zhi)成了(le)(le)剛度適中(zhong)的(de)(de)(de)(de)彈性構件(jian)，在滿足樓板(ban)的(de)(de)(de)(de)正常生產(chan)施(shi)(shi)工要求情況(kuang)下，盡量減少了(le)(le)模板(ban)和支撐(cheng)，大(da)大(da)簡化(hua)了(le)(le)樓板(ban)的(de)(de)(de)(de)施(shi)(shi)工工藝，在節省(sheng)人(ren)工和措(cuo)施(shi)(shi)的(de)(de)(de)(de)前提下可以有效縮短工期。

PK3板(ban)具有厚度薄、重量輕、整體性能好、施工便捷、綜合經濟效益(yi)好等特點。采用(yong)長線模臺和自動化設備生產，模具攤銷少，構件(jian)成本(ben)低。

“PK3板”優勢(shi)

三(san)個性價(jia)比之(zhi)最的組(zu)合：

上(shang)部受壓(ya)區：砂漿(jiang)鋼管——性價比(bi)最高的抗壓材料；

中部傳力機構：鋼筋(jin)桁(heng)架——效率最高(gao)的傳力機構；

下部受拉區：預(yu)應(ying)力(li)鋼絲——性價比最(zui)高的抗拉材料；

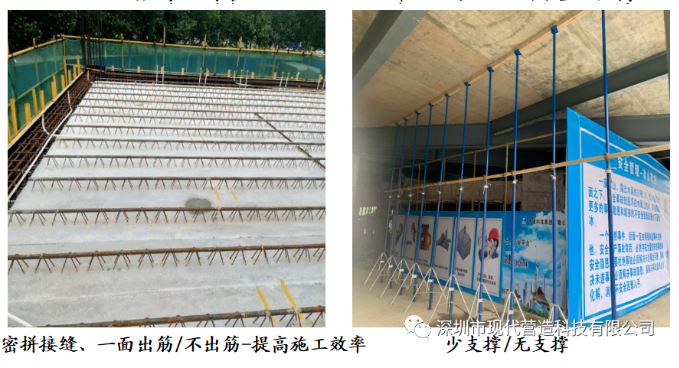

此外，通過(guo)調(diao)整桁架(jia)高度、鋼管(guan)直徑，還能實(shi)現“剛度可調(diao)”。

“PK3板”生產

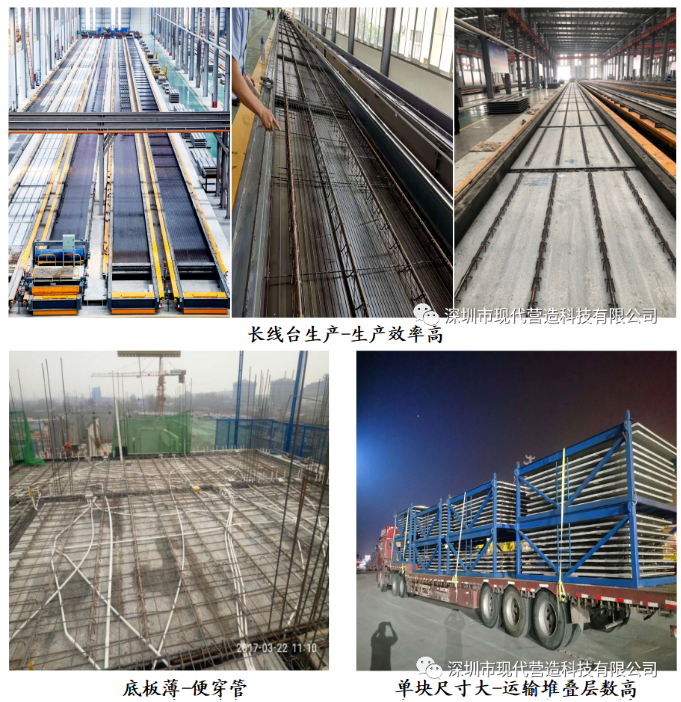

PK3板采用(yong)先(xian)張(zhang)法預(yu)應力技(ji)術、長線流水模臺生產。相(xiang)比鋼筋桁(heng)架疊合板(ban)，PK3板(ban)采用機械化(hua)生產，數控布料，自(zi)動化(hua)程度高(gao)，生產效率高(gao)。

PK3板生產流(liu)程(cheng)：

【隨著系列化圖(tu)集的(de)發布，結合(he)PK3板本身具備的(de)眾(zhong)多優勢，標志著PK3發展(zhan)。目前，廣東省有兩家企業可供應(ying)PK3板，分別是“中建科技（深汕特別合作區(qu)）有限(xian)公司”，以及(ji)今年現代營造新(xin)成立的“深圳(zhen)市現代營(ying)造建筑(zhu)工(gong)業有限(xian)公司”。除以上(shang)兩(liang)家企業外，現代(dai)營(ying)造與多家預制(zhi)構件(jian)供應企業洽談關(guan)于PK3板生產事宜，爭(zheng)取短期(qi)內滿足PK3板市場需求(qiu)，共(gong)同(tong)推動省市工業化新工藝(yi)、新技(ji)術、新產品的發展】。

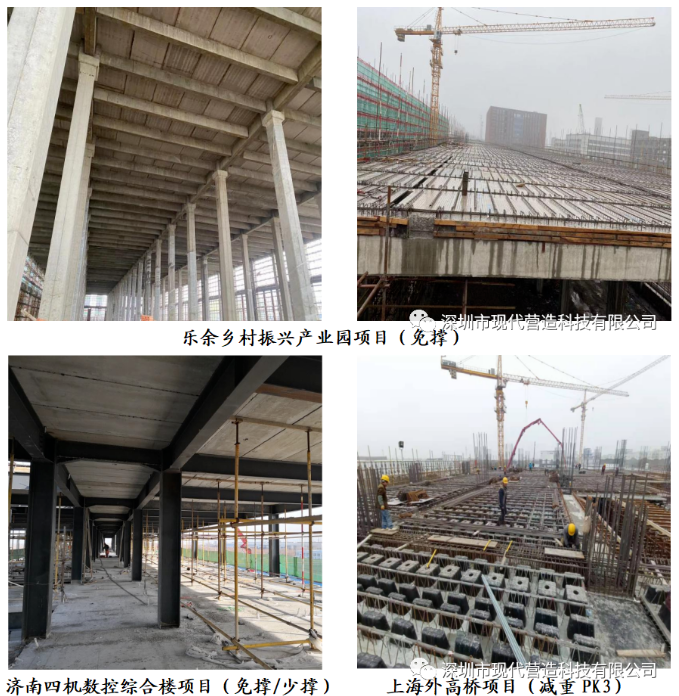

“PK3板(ban)”案例
